梁桥重力式U形桥台
时间:2011-07-12 10:26来源:未知 作者:admin 点击:次

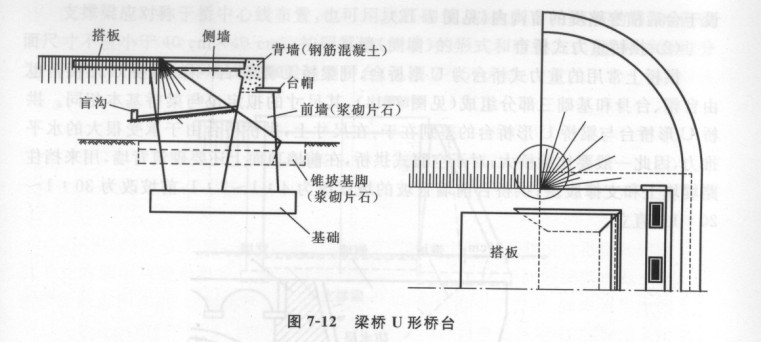

U形桥台由台帽、台身、和基础三部分组成，如图7 -12所示。因台身由前墙和两个侧墙构成，形似U形结构，故称为U形桥台。U形桥台的优点是构造简单，可以用混凝土或片、块石砌筑。它适用于填土高度在4～10 m以下或跨径稍大的桥梁；缺点是桥台体积和自重较大，也提高了对地基的要求。此外，桥台两个侧墙之间填土容易积水，结冰后冻胀，使侧墙产生裂缝。所以宜用渗水性较好的土夯填，并做好台后的排水设施TST伸缩缝。
梁桥台帽的构造和尺寸要求与相应的桥墩墩帽有许多共同之处，不同的是台帽顶面只设单排支座，在另一侧则要砌筑挡住路堤填土的矮锥墙，或者称背墙。背墙的顶宽，对于片石砌体不得小于50 cm，对于块石、料石砌体及混凝土砌体不宜小于40 cm。背墙一般做成垂直的，并与两侧侧墙连接。如果台身放坡时，则在靠路堤一侧的坡度与台身一致。在台帽放置支座部分的构造尺寸、钢筋配置及混凝土强度等级，可以按相应的墩帽构造进行设计。
