拱桥轻型桥墩
时间:2011-07-12 10:22来源:未知 作者:admin 点击:次

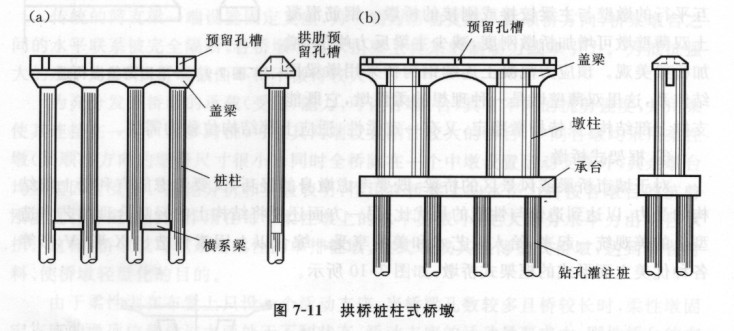

拱桥上所用的轻型桥墩，一般采用为配合钻孔灌注桩基础的桩柱式桥墩。从外形上看，它与梁桥上的桩柱式桥墩非常相似(见图7-ll(a))。其主要差别是：在梁桥墩帽上设置支座，而在拱桥墩顶部分设置拱座。当拱桥跨径在10 m左右时，常采用两根直径为1m的钻孔灌注桩；跨径在20 m左右时，可采用两根直径为1.2 m或三根直径为1m的钻孔灌注桩；跨径在30 m左右时，可采用三根直径为1.2～1.3 m的钻孔灌注桩TST伸缩缝。
桩墩较高时，应在墩之间设置横系梁，以增强桩柱的刚性。桩柱式桥墩一般采用单排桩。跨径在40～50 m以上的高墩，可以采用双排桩(见图7-ll(b))。在桩顶设置承台，与墩柱连成整体。如果柱与桩直接连接，则应在结合处设置横系梁。若柱高大于6～8 m，还应在柱的中部设置横系梁TST伸缩缝。
