拱桥拱轴线之抛物线
时间:2011-07-08 11:42来源:未知 作者:admin 点击:次

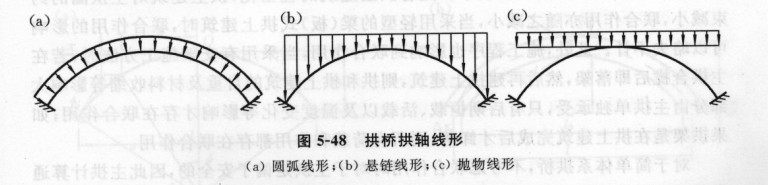

在竖向均布荷载作用下，拱的合理拱轴线是二次抛物线(如图5-48 (c》。对于恒载集度比较接近均布的拱桥，例如矢跨比较小的空腹式钢筋混凝土拱桥，可以采用二次抛物线作为拱轴线TST伸缩缝。
对于钢筋混凝土桁架拱和刚架拱等轻型拱上结构的拱桥，恒载分布较均匀，采用二次抛物线作为拱轴线也是适宜的。
在某些大跨径拱桥中，由于拱上建筑布置的特殊性（如腹拱跨径特别大等），为了使拱轴线尽可能与恒载压力线相吻合，也可采用高次抛物线（如四次或六次抛物线）作为拱轴线，但其计算工作量较大TST伸缩缝。
可见，拱上建筑的形式及其布置，对于合理选择拱轴线形是非常重要的。一般情况下，小跨径拱桥可采用实腹式圆弧拱或悬链线拱；大、中跨径拱桥可采用空腹式悬链线拱。轻型拱桥或矢跨比较小的大跨径钢筋混凝土拱桥可以采用抛物线拱。
对于无支架施工的拱桥，布置拱上建筑时，应使恒载集度的分布尽可能接近均布荷载，以便改善施工阶段裸拱的受力状态，简化施工临时措施，保证施工的质量和安全TST伸缩缝。
