常用块件纵向水平缝划分
时间:2011-07-02 08:46来源:未知 作者:admin 点击:次

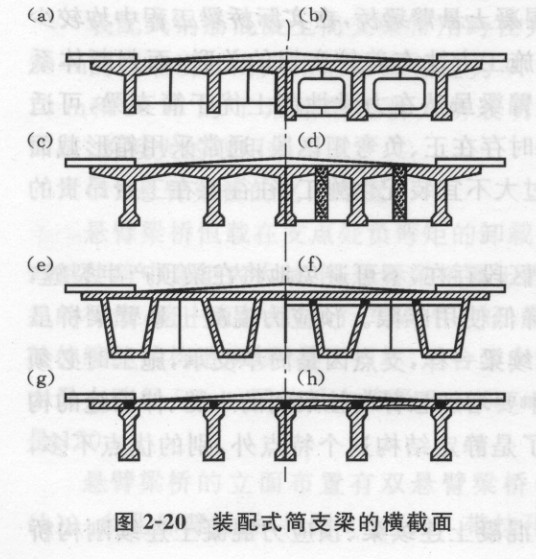

为了进一步减小拼装构件的起吊质量和尺寸，并使之便于集中预制和运输吊装，还可以采用纵向水平缝将桥梁的全部梁肋与板分割开来，再借助纵横向的竖缝将板划分成平面呈矩形的预制构件。施工时先架设梁肋，再安装预制板（有时采用微弯板以节省钢筋），最后在接缝内现浇一部分混凝土使结构连成整体，这样的装配式梁桥通常称为组合式梁桥，其横截面如图2-20(f)、(g)、(h)所示TST伸缩缝。

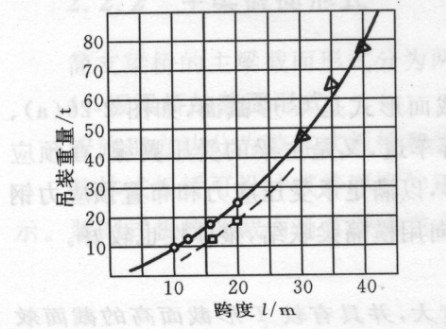

目前国内外采用的组合式梁桥有两种形式：T形组合梁桥和工形组合梁桥。前者适用于钢筋混凝土和预应力混凝土简支梁桥，后者只适用于预应力混凝土梁桥。工形梁肋的下马蹄可满足配筋和架设时所需的稳定性。上部带一点宽头，是搁置预制板和现浇混凝土接缝所必需的。这种装配式工形构件使拼装单元尺寸减小，质量减轻，例如16 m、20 m的工形构件的吊装质量相应为9.75 t、13. 05 t，比装配式T形梁桥要轻40%左右（见图2-21中虚线所示）TST伸缩缝。
