拱桥卸架设备
时间:2011-07-15 16:13来源:未知 作者:admin 点击:次

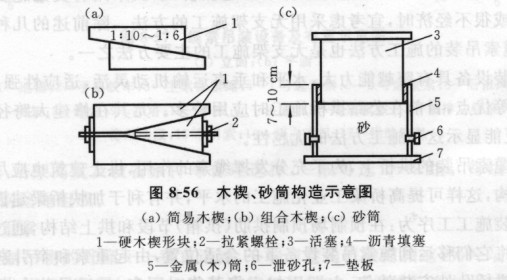

为保证拱架能按设计要求均匀下落，必须设置专门的卸架设备。常用的卸架设备有木楔、砂筒、千斤顶等。通常，中、小跨径多用木楔，大跨径或拱式拱架多用砂筒或千斤顶等专用设备。图8-56示出了木楔和砂筒的构造TST伸缩缝。
木楔可分为简单木楔和组合木楔。简单木楔由两块1：10～1：6斜面的硬木楔形块组成(见图8-56(a》。落架时，用锤轻轻敲击木楔小头，将木楔取出，拱架即下落。它的构造最简单，但缺点是敲击时震动较大，而易造成下落不均匀。因此一般可用于中、小跨径桥梁。组合木楔由三块楔形木和拉紧螺栓组成(见图8-56 (b》。卸架时只需扭松螺栓，则木楔徐徐下降。它的下落较均匀，可用于40 m以下的满布式拱架或20 m以下的拱式拱架。
跨径大于30 m的拱桥，宜用砂筒作卸架设备。砂筒由内装砂子的金属（或木料）筒及活塞（木制或混凝土制）组成(见图8-56(c))。卸落是靠砂子从简的下部预留泄砂孔流出，因此要求筒里的砂子干燥、均匀、清洁。砂筒与活塞间用沥青填塞，以免砂子受潮而不易流出。由砂子泄出量可控制拱架卸落高度，这样就能由泄砂孔的开与关，分数次进行卸架。并能使拱架均匀下降而不受震动TST伸缩缝。
