索塔与拉索的连接构造
时间:2011-07-09 10:33来源:未知 作者:admin 点击:次
索塔与拉索的连接锚固部位，应保证将拉索集中力安全、均匀地发散传递到塔柱。拉索锚固构造的布置类型，主要有两类。
①拉索在塔上连续通过塔顶鞍座。
鞍座设U形槽，供斜拉索集中连续通过，为防止索滑动，可用螺栓、盖板压紧。为减小塔内弯矩，往往在鞍座的下端设铰。鞍座多采用铸钢制造，其制造、安装难度较大，仅适于拉索数量少的稀索体系。
②拉索在索塔上锚固TST伸缩缝。

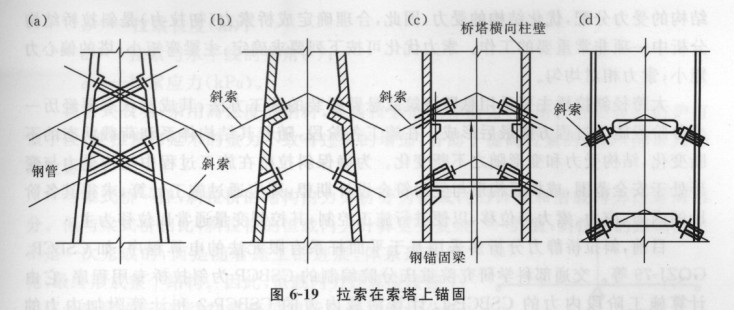

交叉锚固，如图6-19(a)所示。塔两侧拉索交叉通过索塔轴线后，交叉锚固在塔柱实心段上，利用塔壁的锯齿形凹槽或凸形牛腿锚固拉索。拉索可在塔端或梁端张拉，为防止塔受扭，应注意保持塔柱轴线两侧拉索横桥向布置的对称性TST伸缩缝。
在空心塔上做非交错锚固，如图6-19(b)。其构造与上述相同，但需在桥塔的壁板内配置环向预应力钢筋，以抵抗拉索在箱壁内产生的拉力。
采用钢锚固梁来锚固，如图6-19(c)所示。这是将钢锚固梁搁置在混凝土塔柱内侧的牛腿上，斜索通过埋设在塔壁中的钢管锚固在钢锚固梁两端的锚块上。
当塔柱两侧的索力及斜索倾角相等时，水平分力由钢梁的轴向受拉及两端的偏心弯矩来平衡，与塔柱无关。垂直分力则由钢锚固梁通过牛腿凸块传给塔柱。当塔柱两侧的索力或斜索倾角不等时，水平分力的不平衡值AH=Hi-H2由挡块传给柱壁；垂直反力Ri及R2通过牛腿凸块传给塔柱。
利用钢锚箱锚固，如图6-19(d)所示。整个钢锚箱是由各层钢锚箱进行上下焊接而成，然后将锚箱用焊钉使之与混凝土塔身连接，另外还要用环形预应力筋将锚箱夹在混凝土的塔柱内，以增加对拉索水平荷载的抵抗力TST伸缩缝。
