碗扣式伸缩缝-钢脚手架
(1)特点和构造 碗扣式
伸缩缝钢管脚手架是在吸取国外同类型脚手架的先进接头和配件的基础上,结合我国实际情况研制的一咱新型脚手架,广泛用作桥梁工程的支撑架。碗扣式钢管脚手架接头构造合理,拼装快速、省力,在三维方向上均有可靠的力学强度和自锁性能,避免了螺栓作业和零散扣件的拼装,能方便地组装成各种脚手架和支撑承力架等。

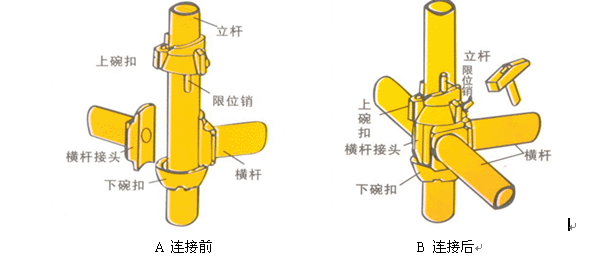

碗扣式伸缩缝钢管脚手架主要由碗扣接口、立杆、横杆、顶杆、支座和其他配套构件组成。其中碗扣接头是核心部件,由上碗扣、下碗扣、横杆接头和上碗扣限位销组成,见图9。下碗扣焊在钢管上,上碗扣对应地套在钢管上。横杆由钢管两端焊接横杆接头制成。连接时,只需将横杆接头插入下碗扣内,将上碗扣沿限位销扣下,并顺时针旋转,靠上碗扣螺旋而使横杆接头与限位销顶紧,从而将横杆与立杆牢固地连在一起,形成框架结构。碗扣式钢管脚手脚拼装实物图见图3-10。
